炉前管道

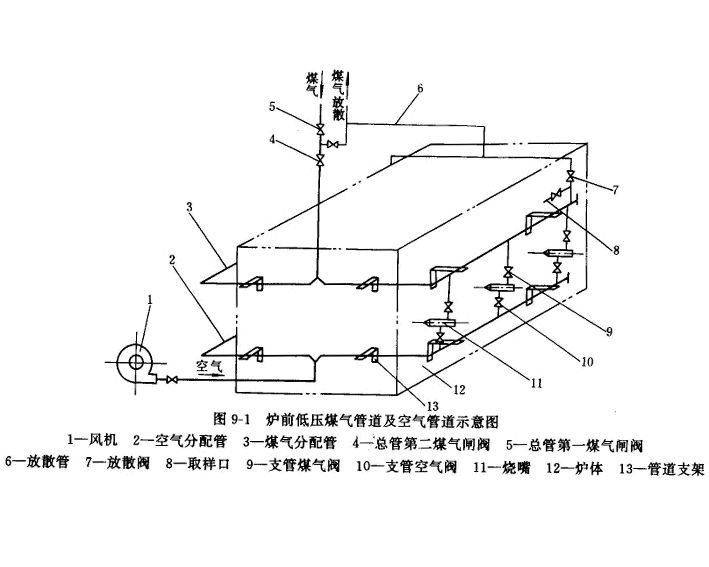

      工业炉炉前管道包括输送并等量分配炉用燃料油、各种煤气、徽料燃烧所用空气以及某些构件冷却用水而设置在炉前的管道。它分为炉前煤气管道、炉前空气管道、炉前燃油管道及炉前冷却水管道等.

      设计各种管道时应采用流路最短，转弯、收缩、扩大、分流节点最少的方案。沿墙布置的管道其最大突出部位如法兰、阀门等，至墙边的距离应不小于100mm以便施工和操作。

      进行管道设计时需作下列内容的计算:

      1)根据输送的介质流量和初步选定的管内介质流速计算管道直径。

      2)绘制管道流程图，根据管内介质流速计算管道的局部阻力和摩擦阻力。

      3)根据管道直径及自重、隔热层重量、管内介质重量及附加集中负荷情况计算管道支架间距。

      4)进行其它一些必要的计算，如:管道隔热层厚度计算，风机(泵)能量及性能换算，各种膨胀节的计算等。

      管道材质按以下规定选用:

      1)煤气压力大于等于50kPa的天然气、液化石油气及其它煤气管道一律选用无缝钢管制作。

      2)煤气压力小于50kPa的高、低压煤气管道，当公称通径DN( 15Omm时，选用低压流体输送焊接管(GB3092-82) ; DNA 150mm时，选用壁厚6 --7mm的无缝钢管或电焊钢管。

      3)空气管道选用低压流体输送焊接管，当DN> 150mm时，选用壁厚3 - 4mm的电焊钢管，热空气管道选用较厚数值。

      4)低压燃料油管道、冷却水管道一律选用低压流体输送电焊管。
